重庆八中2011—2012学年度（上）期末考试初三年级

物　理　试　题

（全卷共四个大题  满分80分  与化学共用120分钟完卷）

命题：王明亮        审题：唐词友        校对：王明亮

一、选择题(下列各小题的四个选项中，只有一个符合题意，请将该选项前的字母填入题后括号内，每小题2分，共20分）

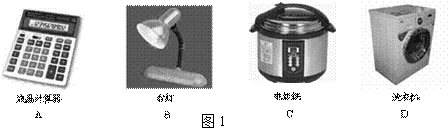

1．图1中几种用电器的额定功率最接近30W的是（     ）

2. 下列实例中符合安全用电要求的是（     ）

3．不考虑温度的影响，关于电流、电压和电阻，下列说法正确的是（     ）

A．通过某导体的电流为零时，该导体的电阻是零

B．加在导体两端的电压越大，该导体的电阻就越大

C．导体两端的电压越大，通过该导体的电流就越大

D．同种材料制成的长短相同的两条导线，粗导线的电阻较大

4．下列说法中，正确的是（     ）

A．电功率是表示电流做功多少的物理量

B．通电时间越长，用电器消耗的电能就越多

C．加在用电器两端的电压越大，则它消耗的电能越多

D．相同的时间内，消耗功率大的用电器耗电一定多。

5．将标有“12V 6W”和“12V 4W”的甲、乙两只小灯泡串联起来，接在电压为12V的电源两端，接通电路后，以下说法正确的是（     ）

A．两只小灯泡都不能正常工作，甲灯比乙灯亮

B．两只小灯泡都能正常发光

C．通过乙灯的电流较大 ，所以乙灯较亮

D．两只小灯泡的总功率小于4W

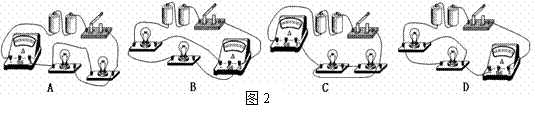

6．如图2所示的电路中，要损坏电流表的是（     ）

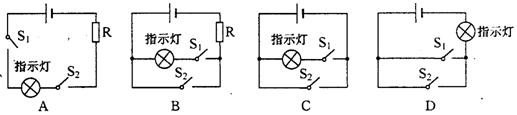

7．为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S₁闭合，若未系安全带，则开关S₂断开，仪表盘上的指示灯亮起；若系上安全带，则开关S₂闭合，指示灯熄灭。下列设计最合理的电路图是 （     ）

8．如图3所示电路，当开关S闭合后，L₁、L₂均能发光，电流表、电压表均有示数。过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（     ）

A．L₁灯丝断了        B．L₁短路

C．L₂灯丝断了         D．L₂短路

9．如图4所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C、D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是（     ）

A．火线和零线短路                   B．电线BD段某处断路

C．电线AC段某处断路             D．电灯L短路

10．在如图5所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（     ）

A．A₁、A₃示数不变，A₂、V示数变小

B．A₁、V示数不变，A₂、A₃示数变大

C．A₁、A₂、V示数不变，A₃示数变小

D．A₂、V示数不变，A₁示数变小，A₃示数变大

二、填空题(请将正确答案填在题中横线上的空白处，每空1分，共20分)

11．验电器是根据同种电荷相互        的性质制成，其用途是检验物体是否       。

12．人体安全电压不高于36V，当通过人体的电流接近 30 mA时就会有生命危险。据此可以推断，人体是     （选填“导体”或“绝缘体”），人体电阻约        Ω。

13．如图6所示L₁、L₂两灯的电阻分别是R₁、R₂。当S₁、S₃ 闭合，S₂断开时，L₁、L₂ 正常发光。当S₁、S₃断开，S₂闭合时，L₁、L₂的连接方式是        ，如果R₁远远大于R₂此时L₁      、L₂        （选填“较亮”、 “微亮”或“不亮”、）。

14．如图7所示电路，电源电压不变，开关S处于闭合状态．当开关S₁由闭合到断开时，电流表示数将      ，电压表示数将       ，电压表示数与电流表示数的比值    (选填“变大”、“不变”或“变小”)。

15．如图8所示的电路中，电源电压恒定不变，当开关K闭合时，电压表示数     ，灯的亮度      ，电路的总功率       (选填“变大”、“不变”或“变小”) 。

16．实验室有甲、乙两个定值电阻，甲标有“10V 1.0A"字样，乙标有“16V 0.8A"字样。若把它们串联在电路中，则甲、乙两端的电压之比      ，在保证甲、乙安全的情况下，则该串联电路两端允许加的最高电压为      V；若把甲、乙并联在电路中，干路中允许通过的最大电流为     A。

17．小军家有一个标有“220V　880W”的电炉，在一次单独使用它时，小明家标有“1200r/kw·h”的电能表在2min的时间里铝盘转过了30转，则此时电炉的电功率是

         　W。

18．实验测得小灯泡L、定值电阻R的电流跟其两端电压的关系如图9所示。由图可得定值电阻R的阻值为     Ω；若将它们串联后接入电源，电路中电流为0.6A，电源电压为     V；若将它们并联后接入4 V的电源，电路总功率为       W。

三、实验与作图题（19题4分、20题7分、21题9分，共20分）

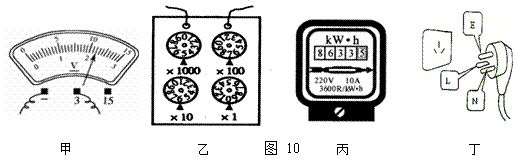

19．（1）图10甲中电压表的示数为__________V；

（2）图10乙中电阻箱的示数为：__________Ω；

（3）如图10丙所示，电能表示数为_______kW·h；（4）图10丁是电冰箱的三脚插头和插座，插头上标有字母       的导线要和冰箱的金属外壳相连。

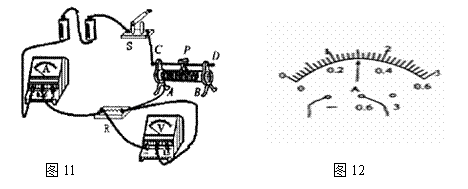

20．在“探究电流与电压的关系”的实验中，某组同学连接了如图11所示的实物图：

（1）闭合开关前滑片P应置于       端（选填“C”或“D”）。

（2）闭合开关，调节滑动变阻器，依次测得数据如表一。

分析数据后发现表格中电流值与电压值不成正比，检查两电表均无故障，你认为可能的原因是______________。

（3）故障排除后，为了探究电流与电阻的关系，进行了三次实验，实验数据如下表所示，其中第二次实验时电流表的示数如图12所示，请将表格补充完整。

分析表二数据可知：当      一定时，通过导体的电流跟这段导体的电阻成      。

（4）本实验中测量了多组数据，爱思考的冬冬想到：在许多实验中都需要进行多次测量，有的是为了从不同情况中找到普遍规律,有的是为了求平均值以减小误差。你认为下列实验中多次测量的目的与本实验相同的是___________ (填序号)。

①测量物体的长度；②用伏安法测量定值电阻的阻值；③探究串联电路两端的电压和它的各部分电路的电压之间的关系。

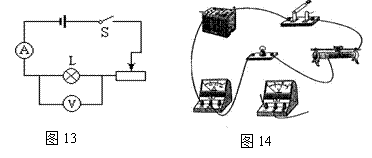

21．小明和小亮同学做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为3.8V，电阻约为10Ω。现只有如下器材：电源（电压为6V）、.电压表一个(量程0~3V，0~15V)、电流表一个(量程0~0. 6A，0~3A)、开关一个，导线若干，滑动变阻器三个：R₁规格（5Ω  0.5A）、R₂规格（20Ω  0.5A）、R₃规格（500Ω  1A）。他们设计的电路如图13所示：

（1）电压表应选     量程（选填“大”或“小'），滑动变阻器应选用         （选填“R₁”、“R₂”或“R₃”）；

（2）连接电路时发现电压表0~15V档已损坏，0~3V档完好。小明灵机一动想到一种方案进行实验，他将电压表的 0~3V档并联在灯泡两端，调节滑动变阻器，使电压表的示数为2V，读出电流表的示数为0.2 A，小明根据这一组数据计算出灯泡电阻R=U₁/I₁= 2V/0.2A=10Ω，再计算出灯泡两端电压为3.8V时的功率P＝U₂²/R=（3.8V）²/10Ω=1.444W。则灯泡的额定功率_________（选填“＞”、“＝”或“＜”）1.444W。

（3）小亮觉得小明的方法不对，他马上改接电路，完成实验．请用笔画线代替导线，将图14实物电路连接完整。

（4）闭合开关，移动变阻器的滑片到某一点，电压表的示数为2.8V，要测量小灯泡的额定功率，还应将滑动变阻器滑片向_________移动(选填“左”或“右”)，当电压表示数为________V时，小灯泡正常发光，此时电流表的示数为0.34A，可得出小灯泡的额定功率为__________w。

（5）在分析实验误差的过程中，考虑到电流表也有电阻，在电路中也会分得少许电压。考虑此因素，小亮测得的小灯泡的额定功率比真实值      （选填“偏大”或“偏小”）。

四、计算题（22题6分、23题6分、24题8分，共20分，解答应写出必要的文字说明、步骤和公式，只写出最后结果的不给分。）

22．如图15所示，小灯泡L上标有“6V 3W”字样，定值电阻R=6W，当开关S闭合时，小灯泡正常发光。

求：(1)小灯泡正常发光时的电流；

        (2)定值电阻两端的电压；

        (3)定值电阻R在l0s内消耗的电能。

23．下表是某电热水壶的铭牌，该电热水壶具有加热速度快的特点。

（1）当此电热水壶正常工作时，用时5分钟将1kg的水在一个标准大气压下从20℃热到沸腾。在此过程中，水吸收的热量为多少焦？（c_水= 4．2×10³J/(kg·℃)）

（2）在第（1）问中，电热水壶的效率为多少?

（3）在用电高峰，测得该电热水壶的实际功率为1000W，则电热水壶两端的实际电压为多少伏？

24．如图16所示，电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω  lA”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值（不考虑灯丝电阻的变化）。求：

      （1）灯泡的电阻？

（2）当滑动变阻器接入电路中的电阻为10Ω时，电路的总功率是多少？

（3）为了保护各电表和元件，滑动变阻器R允许接入电路中的阻值范围是多少？滑动变阻器R的最大功率是多少？
