电   阻   色   环　　

巴南区全善学校: 蒲家辉  指导教师: 郭强　　

一、简介：　　

电阻在日常生活中被广泛运用，电阻对各种用电器来说就像氧气对人类一样重要，而电阻又分为许多类，其中色环电阻就是重要的一类。而色环电阻的特别之处就在于它表面有数个色环来表示阻值及误差。　　

二、研究起因：　　

这些电子元件我并没有少接触过，我在爸爸的指导下制作过一些简单的制品，在我初二制作变压器用烙铁焊色环电阻时，我爸跟我讲了各个色环颜色分别代表什么数字，这几个色环所表示的意思又是什么。但直到初三快学电阻了我才再次跟他提起色环电阻。因此，我便开始对色环电阻的研究。　　

三、上网求识：　　

人们掌握的知识不一定准确，我怀疑爸爸告诉我的知识有不对的地方，于是我上网查询了一下，认真进行了对比，发现并无差错。　　

“各颜色示意”表格如下：　　

色环电阻也分三色环、四色环、五色环电阻，三色环电阻第一环表示阻值第一位数位，第二环表示倍率，第三环表示误差；四色环电阻第一环表示阻值第一位，第二环表示阻值第二位数，第三环表示倍率，第四环表示误差；五色环电阻色环规律以此类推。　　

四、实验验证：　　

为了探究色环示意的准确性，我做了以下实验：　　　 　 　 　　

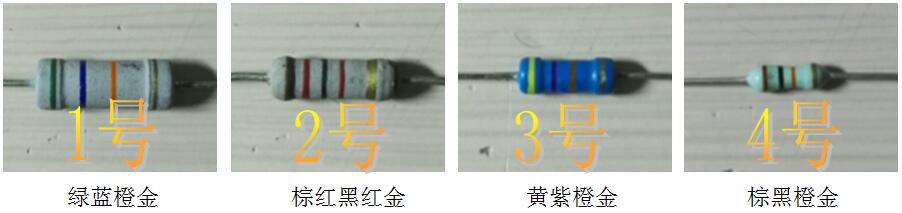

         1、准备：找来4个色环颜色及排列均不同的色环电阻及一个万能电表：

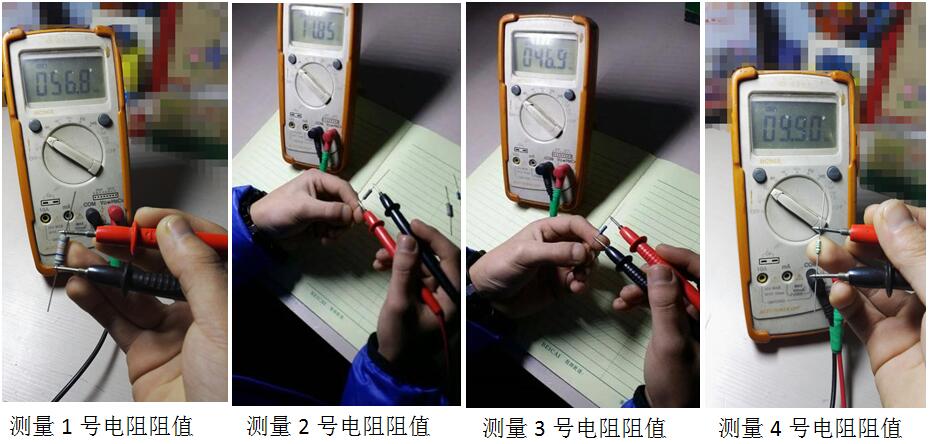

2、用万能表按照1~4的顺序依次测量1、2、3、4号电阻的阻值，待示数稳定后再将示数记录在表格中：　　

利用电阻色环计算电阻值：我选择了1号电阻（4色环电阻）。一般以金银色作为误差色环，所以最后读这一环，但为了保险起见，首先观察这几个色环的间距，会发现有两个色环之间的间距与其它色环的不同，那么这两个色环中靠边的那个色环就是表示误差的色环，最前面的几个或者一个就是乘以倍率之前的数值，如果把误差色环调至右边则左边起往右数第一位、第二位分别表示乘以倍率前的数值的第1、2位数，按照颜色排序：绿 蓝 橙 金，对照上面的表格，将数值排好序并计算就得到了1号电阻阻值：56×1k=（56±2.8）kΩ。　　

3、对比色环表示阻值与测量阻值，发现所有电阻误差均在范围内。　　

五、得出结论：　　

找出间距不同的一对色环，靠边的是最后一个误差色环倒数第二个色环是倍率，再往前便依次是阻值乘以倍率前最后一位数、倒数第二位数……排好示数再乘以倍率就会得到这个电阻的阻值。色环的示意相当准确，既然色环示意很准，以后要找需要的阻值的电阻就不需要测量，直接读数就行了。　　

六、思考延伸：　　

色环固然是一个计算电阻阻值的好方法，但是如果不明白色环的示意就不知道该怎么选择电阻了，那么为什么不直接在电阻上标明阻值及误差，而要用色环代替呢？为此，我便再次上网查询。最后发现，色环很容易被人眼识别清楚，但当电阻越来越小，电阻标明的数字、符号就只能很小了，人眼很难分辨，固用色环代替数字及符号。这使我又收获了一些知识。　　

七、总结：　　

    对电阻色环的研究使我收获了很多知识，这仅仅是生活中的一个小问题，我们需要用眼睛仔细地发现值得研究的每一件事，用科学的方法探究问题的究竟。用心发现、认真实践、得出结论、收获知识，我们的人生才会更有意义。　　

点评：小作者在父亲的教育影响下结合初三物理知识获取研究问题，通过上网学习、钻研总结得到电阻色环的相关知识，并用生活器材进行了实验研究，得到了色环计算电阻值的方法知识，还寻找了为什么要用色环来表示电阻值的原因。体现了小作者关注生活、乐于研究、方法多样、科学严谨、好学上进等优秀的学习品格和习惯，值得同学们学习。
