医院输液报警装置　　

重庆八中：郑绍文  指导教师：陈美任　　

摘要：这设计是一个用于医院的输液控制报警装置，当输液将要完成时自动发出报警声或报警光，提醒护医人员及时前来处理，能有效减轻医护人员和陪护人员的劳动强度，又能最大限度地利用药液。此装置结构简单，体积小、重量轻，安全可靠，可以重复使用，对病人身体没有伤害。不接触药液，安全卫生。不影响患者走动，便于随处移动。更重要的是这种报警装置价格便宜，可以广泛推广，对医院护理服务有较大提升，为广大病人及陪护人员带来福音。　　

关键词：输液，报警，装置，轻巧，安全。　　

一、问题的提出　　

当人们生病在医院输液时，由于时间很长，病人和陪护人员很容易疲劳打瞌睡或玩手机，以至于输液完了也不知道，造成空气流入血液中产生不必要的事故或者由于液体输完，体内血液压大于输液管外压，血液随输液管倒流出来，导致输液针堵塞，如果用液体冲针头，不能使输液针通畅，此时就得重新为患者扎针，给患者增加痛苦。为了减少患者的痛苦，我就想要制作一个输液即将完成可以提醒人们的东西，就有了我以下的设计。　　

二.目的和意义　　

    在一瓶（或一袋）液体即将输完可以提醒患者或陪护人员让医务人员更换输液的液体，以免产生不必要的医疗事故，这样为患者或陪护人员带来福音,对医院护理服务有较大提升. 　　

三.医院输液报警装置的主要介绍　　

产品特性：   　　

1.制作简单，轻巧。　　

2.可以广泛应用。　　

3.成本低廉。　　

4.安全可靠，对病人身体没有伤害。　　

5.可以重复使用。

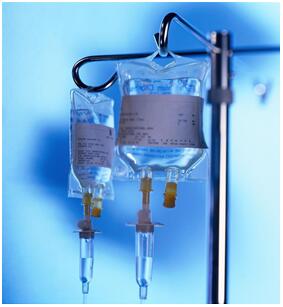

在输液瓶（或输液袋）上方挂上报警装置，当输液即将完成，输液瓶（输液袋）空了，装置上的指针指向空瓶（空袋）重量，产生报警，提醒病人及陪护人员，及时让医务人员更换液体。　　

四.我的设计                                                                                                                          　　

1.我们刚学了弹力的性质，现在我们就要活学活用，在弹性限度内，伸长量和挂钩所受的拉力成正比，由此得出液体输完后不管多少时间，弹簧测力计总能回到空瓶时的重量，并且指示位置相同。　　

2.由此输液瓶（或者输液袋）空瓶/袋位置设置报警器，一旦输完了液体，瓶子或者袋子空了，指针回到空瓶或者空袋设置位置，报警器就会发出警报声或报警光，告诉患者或陪护人员，输液输完了，该找医务人员换液体了，也是本发明的核心。　　

3. 报警器制作：如上图，在弹簧测力计空瓶（空袋）重量的指针（黑色）处设置一个电池的正极，连接到电池，二极发光管和蜂鸣器上，负极固定在弹簧之上的指针（红色）上，弹簧一旦回到空瓶（空袋）重量处，即两指针重合，正负极接触，二极发光管亮，蜂鸣器便发出声音，产生报警，提醒病人及陪护人员，及时让医护人员更换液体。防止了人们打瞌睡，玩手机等情况下，输完液后人们没发现而导致的事故，为广大病人及家属带来福音。　　

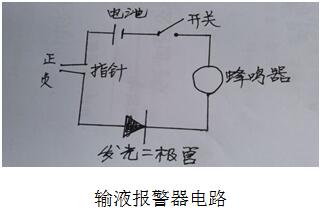

4. 输液报警器构造：如下图，设计黑红两指针，需要电池和蜂鸣器，二极发光管，导线，形成一个蜂鸣器产生声音的一个电路。另外重量（黑色）指针可以随着重量大小调整，这样不管什么重量的瓶袋都能使用。考虑到成本问题对声音关停使用手动开关。如果考虑方便，可以使用蓝牙和音控或遥控开关。　　

五.装置应用前景分析　　

该输液报警器具有广阔的市场前景并能产生巨大的社会效益。目前医院现状普遍是护士少病人多，有的大型医院一个护士需要同时照顾几十个床位的病人，对输液完了的病人有可能不能及时发现，导致输液针里的血液返流回输液器，使输液针堵塞，此时就得冲输液管，有时根本冲不通，这样就只能重新扎针，给患者带来痛苦，给护理人员增加工作量，每天大约有3%~5%病人（在医院调查统计）发生此种情况。繁重的工作给予护理人员带来沉重的负担，而该自动报警系统能使病人安心治疗，很大程度上减轻了医护人员的工作强度，使医院具有明显的竞争优势。根据我在网上搜查的统计数据，我国县级以上医院有15000多家，一般床位在600~1000左右，另外急救门诊等也进行大量的输液治疗。按保守估计平均每家医院每天有700个住院病人，这其中有60%的人需要输液，则每天全国约有840万人接受输液治疗，每家医院至少需要600个输液报警器。　　

受惠于我们国家医疗改革以及居民对健康的重视，未来几年内，各种新型的、智能化的医疗器械将会有无尽的前景。该输液报警器售价预计15元人民币左右，则该产品的市场容量至少在3亿元人民币，具有很好的市场优势。　　

六.总结与感想　　

学以致用，是我们学生以后的目的。以前在医院输液，就想到这个装置，可以对医院护理服务有较大提升，为广大病人及陪护人员带来福音。通过这次设计，也我学习到了很多，不仅锻炼了我的思维能力而且还知道了电器的一些基本的物理知识 ，也让我复习了上学期所学习的知识，小小的输液弹簧测力计还真是藏着大学问呐！只要我们细心观察，物理就在我们身边！                                                        　　

【参考文献】　　

1. 华成英：摸拟电子技术基础　　

2. 陈绵康.一种新颖的静脉输液报警器【J】医疗卫生设备.2004（12）　　

评委寄语：作者从病人输液遇到的问题出发，设计了医院输液报警装置，论文选题有很强的应用价值，综合运用了物理知识解决问题，参考文献全面。作为初二学生，涉猎广泛，学以致用，设计简单易懂，具有很好的市场优势。同时打动人的更是作者心系天下的一片赤诚博爱之心。
